Zašto čvrsta osovina u potpunosti mijenja izračun izvijanja
Otpor na izvijanje klipnjače uvelike ovisi o polumjeru vrtnje i a čvrsta klipnjača ima bitno drugačiji profil poprečnog presjeka od šupljeg istog vanjskog promjera. Budući da čvrsta šipka ravnomjerno raspoređuje materijal po cijelom poprečnom presjeku, umjesto da ga koncentrira u blizini vanjske stijenke, općenito nudi veći otpor bočnom otklonu pod tlačnim opterećenjem pri danom promjeru. Ovo je veliki dio razloga zašto dizajni klipnjača s punim vratilom ostaju zadani izbor u primjenama gdje su bočno opterećenje i rizik od izvijanja značajni problemi, iako šuplji dizajni mogu ponuditi bolji omjer čvrstoće i težine na papiru.
Kompromis ipak nije uvijek u korist čvrste konstrukcije. U primjenama gdje je smanjenje težine važnije od maksimalne krutosti, pravilno konstruirana šuplja šipka još uvijek može ispuniti zahtjeve za izvijanje dok smanjuje ukupnu masu. Odluka se obično svodi na to hoće li primjena dati prednost smanjenju težine ili povećanju otpora na savijanje i bočno opterećenje.
Gdje se ušteda na težini zahvaljujući šupljem dizajnu više ne isplati
Šuplje šipke ponekad se biraju isključivo radi smanjenja težine, ali ta prednost dolazi s dodatnim koracima proizvodnje, uključujući duboko bušenje rupa ili bušenje pištoljem za stvaranje unutarnjeg provrta i dodatnu inspekciju kako bi se potvrdila dosljednost debljine stijenke duž cijele duljine. Za kraće klipnjače ili primjene s nižim tlakom, ovi dodatni koraci mogu nadmašiti marginalnu težinu, zbog čega čvrsta klipnjača često na kraju bude praktičniji i isplativiji izbor nakon što se uračuna ukupna složenost proizvodnje, a ne samo težina materijala.
Kada kompromis zapravo favorizira šuplju konstrukciju
Šuplje šipke obično imaju više smisla u primjenama s vrlo dugim hodom gdje bi kumulativna težina čvrste šipke izazvala prekomjerno opterećenje na konstrukciju za montiranje ili smanjila ukupni dinamički odziv stroja. U ovim specifičnim slučajevima, dodatna složenost proizvodnje šupljeg provrta opravdana je operativnom prednosti smanjene mase.
Unutarnji materijalni nedostaci važniji su nego što kupci često pretpostavljaju

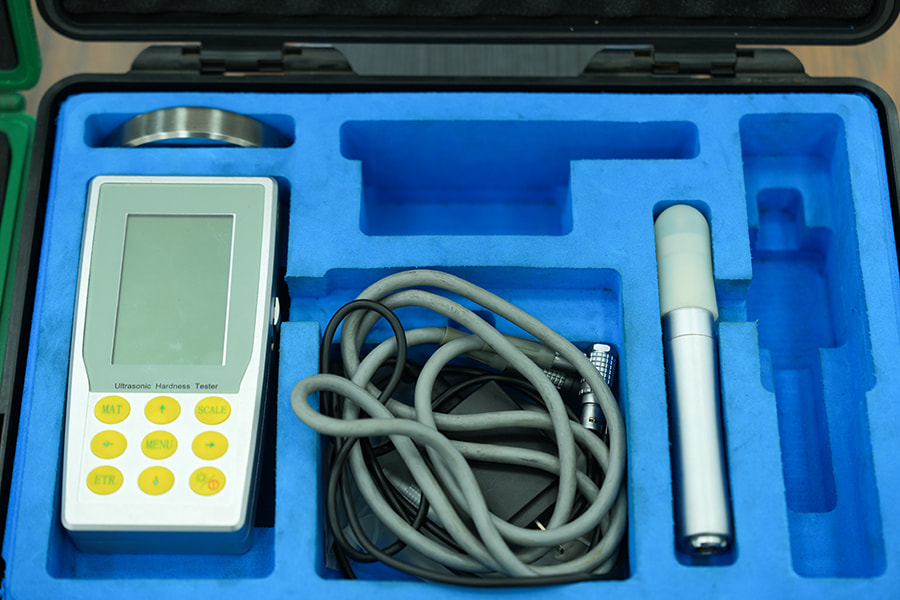

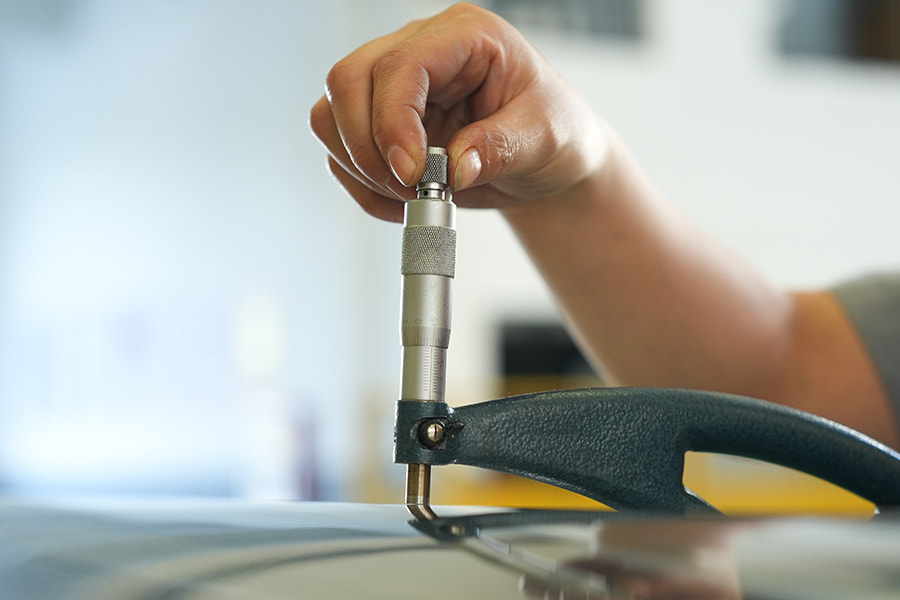

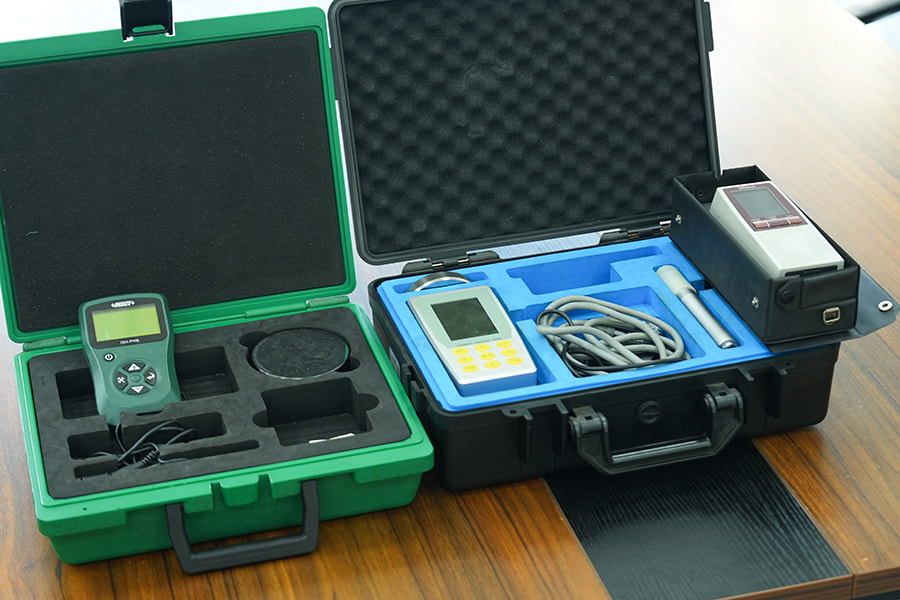

Budući da se klipnjača pune osovine oslanja na dosljedna svojstva materijala po cijelom poprečnom presjeku, unutarnji nedostaci u materijalu šipke, kao što su poroznost, inkluzije ili odvajanje od originalnog procesa lijevanja čelika, mogu značajno utjecati na performanse zamora čak i ako je završna obrada vanjske površine šipke besprijekorna. Ovi unutarnji nedostaci su nevidljivi tijekom standardne vizualne inspekcije, zbog čega se ultrazvučno ispitivanje obično koristi na visokokvalitetnom materijalu šipke prije nego što se strojno obradi u gotovu šipku.
- Poroznost u čeličnoj jezgri može stvoriti točke koncentracije naprezanja koje dovode do preranog pucanja uslijed zamora
- Nemetalni uključci iz procesa lijevanja smanjuju efektivni nosivi presjek materijala
- Segregacija, gdje se elementi legure neravnomjerno raspoređuju kroz šipku, može stvoriti nedosljednu tvrdoću nakon toplinske obrade
- Ultrazvučno ispitivanje prije strojne obrade hvata većinu ovih nedostataka puno prije nego što postanu gotova, obložena šipka
Ugradili smo ultrazvučno testiranje u naš postupak inspekcije zaliha šipki u našem pogonu u Wuxiu posebno zato što su unutarnji nedostaci poput ovih vrsta problema koji se pojavljuje tek nakon što je šipka već bila u upotrebi, što je daleko prekasno za otkrivanje problema.
Torzijska krutost: zanemarena prednost čvrste konstrukcije
Dok se većina rasprava o dizajnu klipnjače usredotočuje na aksijalno opterećenje i otpor na savijanje, torzijska krutost je još jedno područje gdje čvrsta klipnjača ima tendenciju nadmašiti šuplji ekvivalent istog vanjskog promjera. U primjenama u kojima je šipka izložena bilo kakvoj sili uvijanja, bilo zbog neusklađene montaže, neravnomjerne raspodjele opterećenja ili mehaničkih veza koje uvode rotacijski stres, čvrsti poprečni presjek odupire se tom uvijanju učinkovitije od šupljeg, budući da materijal bliži središtu osovine još uvijek značajno doprinosi torzijskoj čvrstoći.
Ovo postaje posebno važno u građevinskim strojevima i opremi za zabijanje stupova, gdje su šipke rijetko izložene savršeno poravnatoj, čisto aksijalnoj sili u stvarnim radnim uvjetima. Čak i male količine torzijskog naprezanja, ako se ponavljaju u dovoljnom broju ciklusa, mogu doprinijeti problemima zamora koji se ne bi mogli predvidjeti samo izračunima aksijalnog opterećenja.
Puna naspram šuplje šipke: brza usporedba
| Faktor | Čvrsta klipnjača | Šuplja klipnjača |
| Otpor na izvijanje pri jednakom promjeru | Općenito veći | Niže osim ako se promjer ne poveća |
| Težina po jedinici duljine | viši | Niže |
| Složenost proizvodnje | Niže, no internal boring required | viši, requires deep hole drilling and bore inspection |
| Torzijska krutost | viši | Niže at equal outer diameter |
| Tipičan slučaj upotrebe | Visoko bočno opterećenje, aplikacije u teškim uvjetima | Primjene s vrlo dugim hodom gdje je smanjenje težine kritično |
Razmatranja strojne obrade jedinstvena za proizvodnju čvrstih šipki

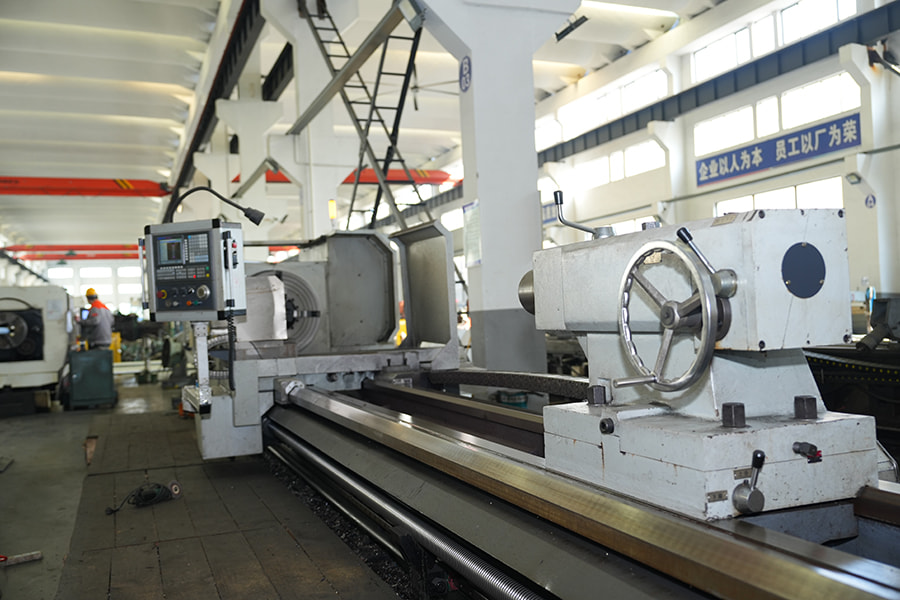

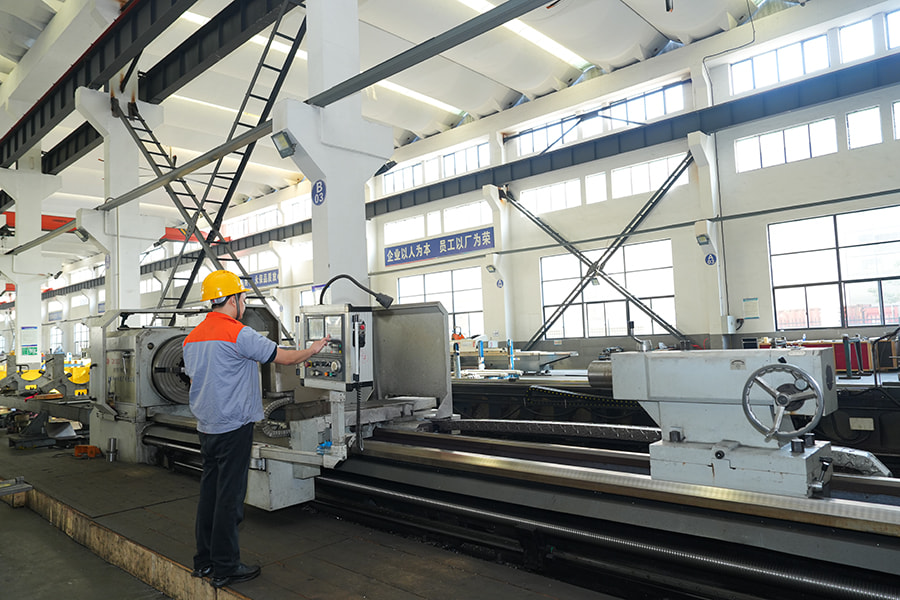

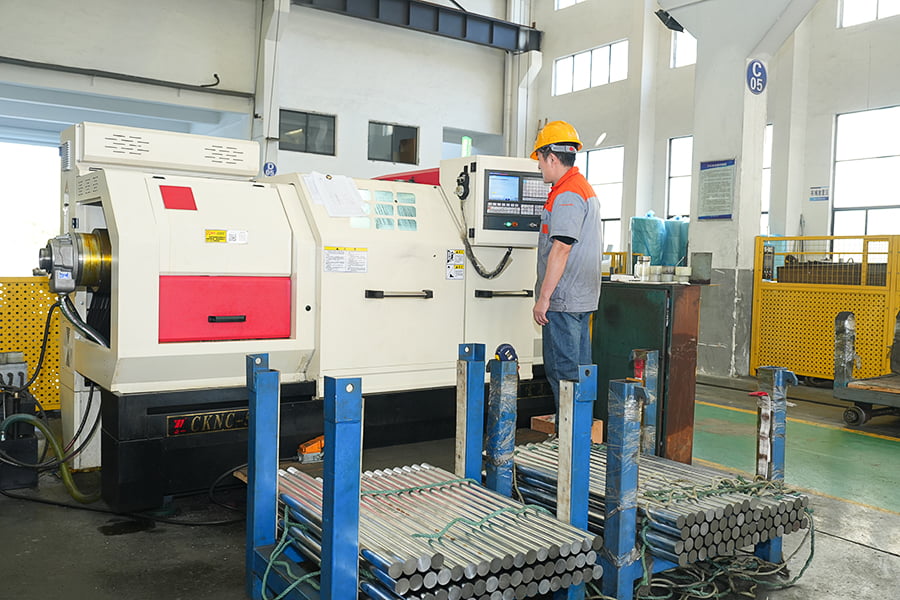

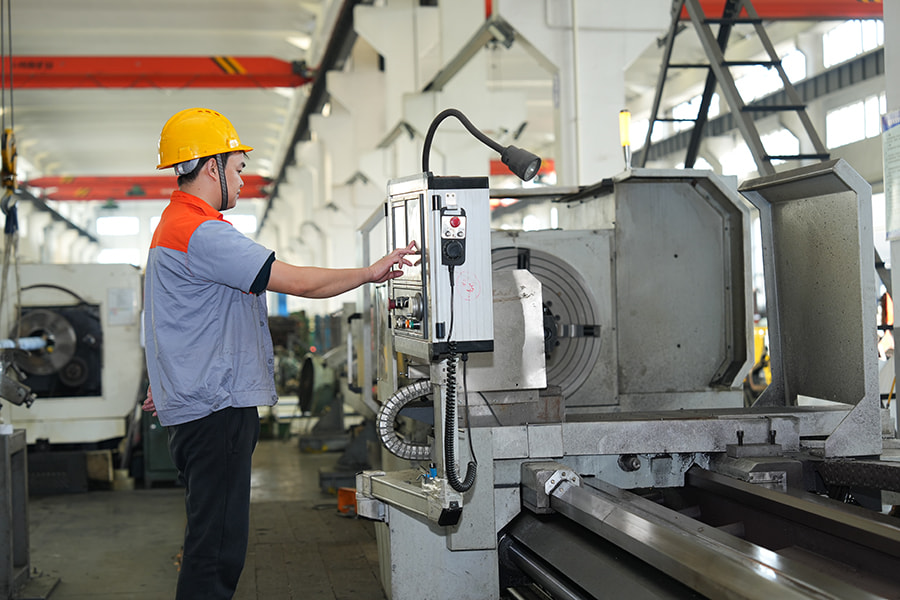

Proizvodnja pune klipnjače uključuje jednostavniji slijed strojne obrade od šuplje, budući da nema unutarnjeg provrta za bušenje, razvrtanje ili pregled. Ipak, čvrste šipke i dalje zahtijevaju pažljivu pozornost tijekom tokarenja i brušenja, budući da potpuno čvrsti poprečni presjek zadržava više zaostalog naprezanja u odnosu na izvornu šipku ako se preskoče koraci za smanjenje naprezanja. Preskakanje ovog koraka može dovesti do šipke koja izgleda ravno odmah nakon strojne obrade, ali se postupno savija tijekom vremena kako se unutarnji stresi preraspodjeljuju.

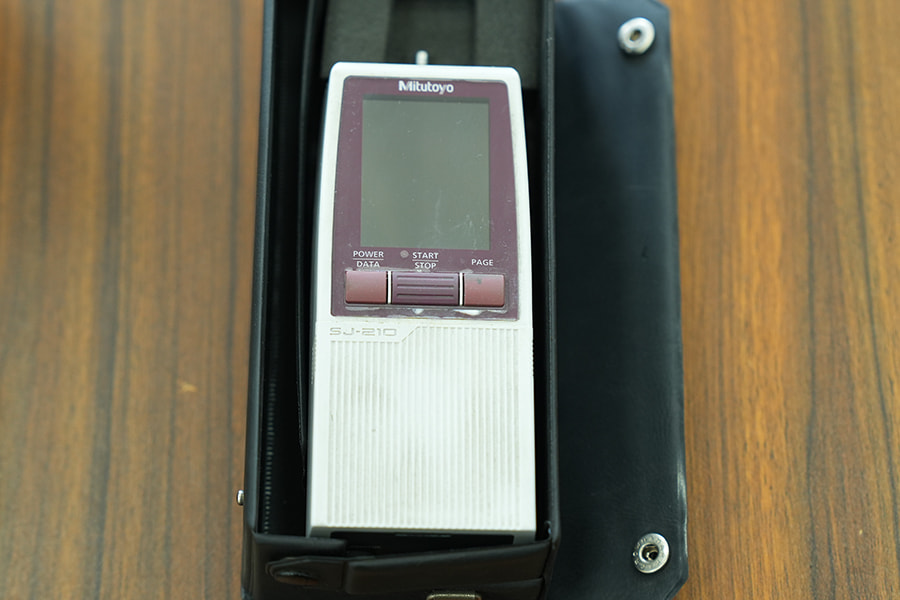

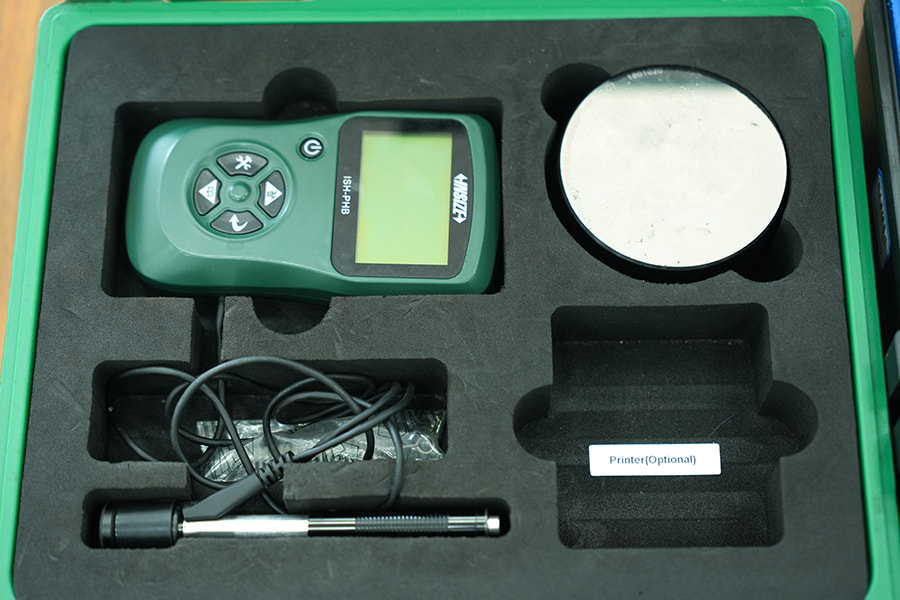

Ujednačenost toplinske obrade također je predvidljivija kod čvrstih šipki u usporedbi sa šupljim, budući da nema unutarnje površine koja se natječe za dosljedno prodiranje topline tijekom procesa kaljenja kao što je indukcijsko kaljenje. To obično rezultira dosljednijim očitanjima tvrdoće po cijeloj dužini gotovog proizvoda čvrsta osovina klipnjača .
Gdje su čvrste klipnjače najpraktičnije
Čvrsta konstrukcija štapa obično je preferirani izbor u primjenama gdje je pouzdanost pod promjenjivim, neaksijalnim opterećenjem važnija od smanjenja težine. To uključuje tešku opremu koja se koristi u rudarstvu, strojeve za zabijanje pilota te pomorsku i lučku opremu, gdje su šipke često izložene bočnim opterećenjima, vibracijama i nedosljednim kutovima opterećenja za koje bi šuplji dizajn trebao biti znatno veći da bi se sigurno nosio s njima.
- Primjene s čestim bočnim opterećenjem ili silom pod kutom imaju koristi od dodatne krutosti čvrste konstrukcije
- Kraće do srednje duljine hoda rijetko opravdavaju dodatne troškove proizvodnje šupljeg dizajna
- Okolina s visokim vibracijama ili udarnim opterećenjem pogoduje torzijskoj stabilnosti čvrstog vratila
- Situacije u kojima je dugoročna dimenzionalna stabilnost važnija od smanjivanja težine imaju tendenciju da daju prednost čvrstim štapovima
U projektima očuvanja vode, metalurgije i bagera za koje smo isporučivali klipnjače tijekom godina, čvrsti dizajni vratila ostaju češći zahtjev kad god primjena uključuje nešto osim jednostavnog, savršenog aksijalnog opterećenja.
